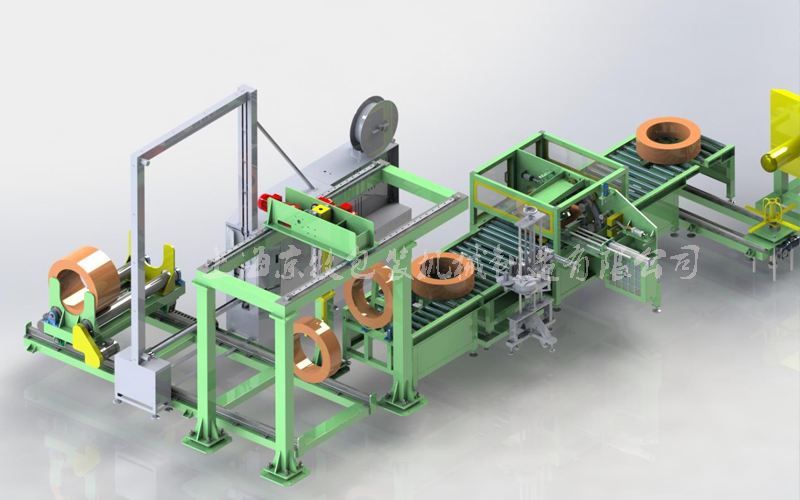

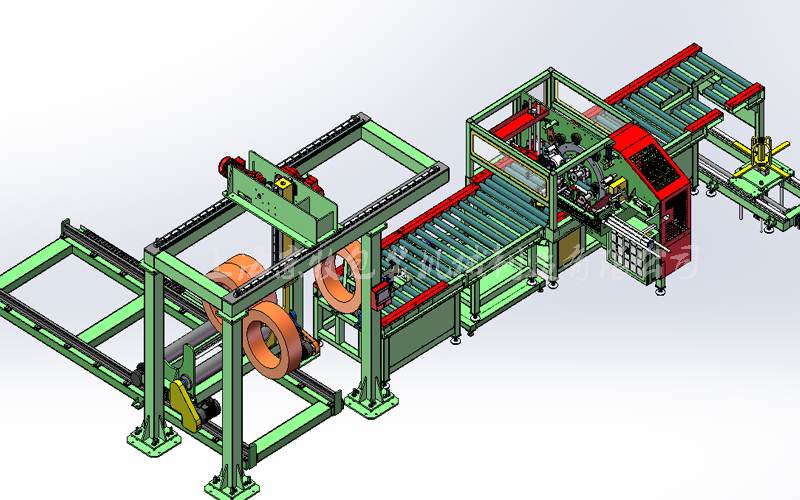

卧式全自动包装线

一、 设备组成

本组包装机组有前端三组液压翻转机、带称重移动升降料架、三段对接料架包胶滚筒输送线、包装机前端输送、全自动卧式缠绕机、在线称重、在线打印贴标机构、翻转下料机构、吊梁码垛机构、移动储料架和穿箭打包机等组成。

1. 液压翻转机

台面：1000*1000mm,另外一面带有中心轴。

最大承载：1吨

2. 称重+升降移动料架

3. 包胶输送线

4. 前端输送线：

输送线带动力辊筒，动力辊筒外包聚氨酯胶，保证线卷在输送过程中不受损伤；输送线辊筒 面有效宽度 950mm，保证最大外径线卷的输送，对于较小直径的线卷的输送，输送线附带 有导向护辊，以保证线卷在输送线中间位置输送，进入卧式缠绕机时，位于中间位置。

5.全自动动卧式缠绕机：

全自动卧式缠绕机根据客户提供的单卷铜带的外形尺寸及重量，专门设计的全自动缠绕 包装机。线卷输送到缠绕机包装工位后，由护辊进行自动定位，由机械手自动上包装带，采 用 PLC 可编程控制机及触摸屏控制整个包装程序，采用变频调速控制技术，可以调整包装带 的重叠度，输入时间自动确定包装带的长度，自动切断， 线卷的进入及包装后的输出，全由外包聚氨酯胶的动力辊筒完成。本机所用锥度辊及输送辊 筒为外面包聚氨酯胶辊，最大程度的降低包装过程中对线卷可能造成的损伤。

（1）主要特征：

Ø u采用 PLC 控制。

Ø u采用触摸屏操作。

Ø u手动/自动工作模式选择。

Ø 操作简单，触摸式输入时间及修正参数，系统将自动调整相应包 装参数。

Ø u线卷由前端输送线送入包装工位，包装完成后由后端输送线出料。变频控制，可根据需要调整包装带的重叠度。

Ø u包装带的松紧度可调。

Ø u托辊和护辊均采用聚胺脂包胶。

Ø u自动报警，并自动显示故障内容。

u配备机械手，可实现自动上带，自动切带，包装带安装在储带箱
